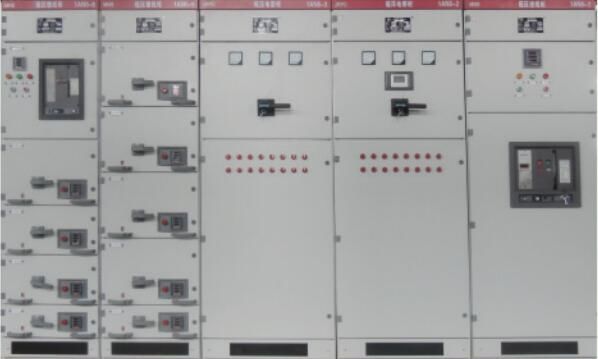

MNS型低壓成套開關設備

1、概述

MNS型低壓成套開關設備是一種模數化、多功能的低壓開關設備,廣泛應用于交流50~ 60HZ、額定工作電壓660V、額定電流5000A及以下的發電廠、變電站、石油化工、治金、廠礦、高層建筑等場所，作為配電系統的電能轉換和設備控制之用。

2、標準及規范

GB14048.1-2000 低壓開關設備和控制設備總則

GB 7251.1-2013 低壓成套開關設備和控制設備 第1部分 總則

GB/T7251.12-2013 低壓成套開關設備和控制設備 第2部分 :成套電力開關和控制設備

GB/T24274-2019 低壓抽出式成套開關設 備和控制設備

GB14048.6-1998 交流半導體電動機控制器起動器

JBT9661-1999 低壓抽出式成套開關設備

GB/T4208-2017 外殼防護等級( IP代碼)

GB/T 15576-2020 低壓成套無功功率補償裝置

JB/T11067-2011 低壓有源電力濾波裝置

DLT 379-2010 低壓晶閘管投切濾波裝置技術規范

DLT 1417-2015 低壓無功補償裝置運行規程

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

3、正常工作條件

3.1、周圍空氣溫度不高于+40°C、不低于- 5°C并且24h內平均溫度不得高于+35°C。

3.2、 大氣條件:空氣清潔、相對濕度在*高溫度為+ 40°C時不超過50% ,在較低溫度時允許有較高的相對濕度，例如+ 20°C時為90% 9應考慮到由于溫度變化,可能會偶然廠生適度的凝露。

3.3、海拔高度不得超過2000m。

3.4、污染等級3。

3.5、本設備適用于以下溫度的運輸和儲存過程: -25°C至+ 55°C的范圍之間，在短時間內(不超過24h)可達+ 70°C，在這些極限溫度下設備不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

3.6、如果上述使用條件不能滿足時，應由用戶和制造商協商解決。

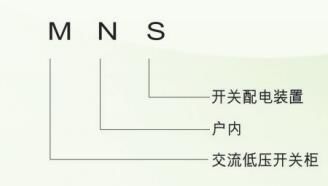

4、型號含義

5、結構特點

5.1、結構緊湊、節省柜體空間;

5.2、柜體能背靠背排列;

5.3、采用標準元件設計;

5.4、全系列標準化;

5.5、同統一柜體可以自由組裝不同功能的組件;

5.6、設備運行可靠、操作*;

5.7、抽屜單元從8E/4、8E/2. 8E、 16E、24E 。組成多種不同容量的單元，單臺設備*多可達36個回路。

6、技術參數

7、訂貨須知

7.1、產品的全型包括主電路方案號和輔助電路方案號

7.2、主電路系統組合順序圖

7.3、輔助電路電氣原理圖

7.4、柜內元器件清單

7.5、電路中電壓、電流、時間等整定參數

7.6、柜體的噴涂顏色

7.7、與產品正常使用不符的其它特殊要求
