JYLQ1系列液體電阻起動器鼠籠電機

1、概述

JYLQ1系列液體電阻起動器(鼠籠電機)是用于大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機,作電阻降壓起動之用。在電動機的定子回路中串入起限流和分壓作用的特殊液體電阻,在電動機起動過程中,按照預先設定的起動時間、起動電流倍數,起動器的動靜極板之間的距離通過飼服傳動機構逐漸縮短,液體電阻由大到小的無級變化,電動機定子上的電壓逐漸升高,當電動機的轉速接近于額定轉速、定子電流接近于額定電流時,液體電阻被切除,電動機進入全壓運行狀態,從而實現了電動機低電流、低壓降的軟起動過程,廣泛適用于建材、治金、化工、礦山、市政等部門系統電壓6KV.10KV.大功率30000KW的大型電動機的起動

2、技術特點
2.1、恒電流起動,起動電流為額定電流的2-35倍;
2.2、起動時間105-605-1205可調
2.3、平滑起動,起動轉矩由小到大逐步增加,減少對機械設備的沖擊,可延長機械設備及電機壽命;
2.4、熱容量大,可連續起動3一7次
2.5、起動功率因數高,大于0.76
2.6、劉電網無諧波污染
2.7、起動壓降小,對電網無大的沖擊
2.8、采用PLC或繼電器控制,具有起動超時、液位、液溫,限位等保護功能
2.9、結構簡單,維護方便,可靠性高

3、執行標準
GB3906-2006           3.6-40.5KV交流金屬封閉開關設備和控制設備
GB/T11022-1999      高壓開關設備和控制設備標準的公用技術條件
GB4208-1993           外殼防護等級
QB/JD202-2010        液體電阻起動器
4、正常工作條件
4.1、環境溫度上限不超過50°C,下限不低于-5℃
4.2、相對濕度不超過85%;海撥高度不超過1000M;
4.3、無劇烈振動及沖擊且垂直傾斜度不超過5的場合;
4.4、沒有有導電塵埃、腐蝕性氣體、沒有火災及爆炸危險的場合;
4.5、電阻箱內液體工作溫度為0℃-70°C

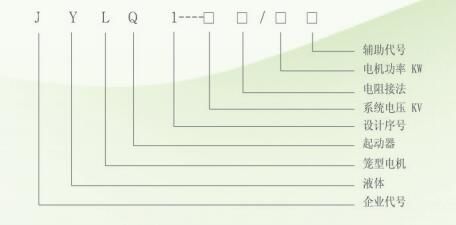

5、型號含義

以上圖片由湖北金頓軟啟動設備廠家提供

☆系統電壓:6、10(KV)

☆接法:D—液體電阻接在電源側(200下

          X—液體電阻接在電機星點側(2000KW以上)

☆功率:500.1000、1600、2000、2500、3200、4000、5000、6000、8000、10000、15000、22000、30000

☆輔助代號:PC-用PLC控制

                 K-采用繼電器控制

                 J-電阻采用真空接觸器連接

                 F一電阻采用真空斷路器連接

注:輔助代號可組合使用

6、技術參數

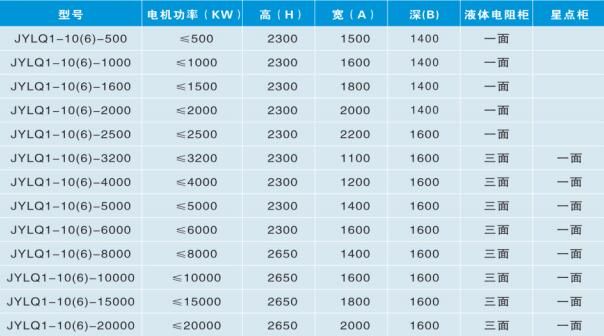

7、產品規格

以上圖片由湖北金頓軟啟動設備廠家提供

8、典型一次方案

以上圖片由湖北金頓軟啟動設備廠家提供

9、訂貨須知
9.1、所選起動器型號
9.2、電機類型、額定功率、額定電壓、額定電流、傳動慣量、電機繞組接線方式
9.3、拖動負載類型和特性
9.4、參考方案號
9.5、提供高壓柜的類型、拼柜要求、進出線方式
9.6、柜體顏色。
